GRAPHISOFT BIMxを使用する際のプロテクトキーの交換・アップデート手順

プロテクトキーの交換・アップデート前の確認事項

プロテクトキーを交換・アップデートする前に、以下の内容をご確認ください。

  • 本手順はGRAPHISOFT BIMxの使用にあたって、WIBUキーからCodeMeterキーに交換・アップデートされる方が対象です。
  • キーのアップデートを行う前に、お手元の「ArchiCAD 17」または「ArchiCAD 17 Solo」インストールDVDを使い、CodeMeterキー用のドライバーをインストールする必要がございます。あらかじめ、「ArchiCAD 17」または「ArchiCAD16 Solo」のインストールDVDをご用意ください。
  • キーのアップデートをする際には、必ず有線LANの環境で実行してください。
  • WIBUキー（緑のキー）からCodeMeterキー（シルバーのキー）へ交換する際、交換できるシリアルが限定されています。シリアルをご確認の上、WIBUキーならびにCodeMeterキーをご準備ください。
  • キーのアップデートをする際には、WIBUキーとCodeMeterキーの両方をUSBポートにセットしてください。その他のプロテクトキーがある場合、USBポートから外してください。
  • キーのアップデートはWIBUキー、CodeMeterキーの順で行います。
  • キーのアップデート作業が完了するまで、プロテクトキーは抜かないでください。
  • CodeMeterキーに同梱されている、「プロテクトキー交換チェックシート」をご準備ください。



プロテクトキーの交換・アップデートを開始する



1. CodeMeterキーのドライバーをインストールする

    1. お手元の「ArchiCAD 17」または「ArchiCAD 17 Solo」のインストールDVDをセットします。下記画面が表示されない場合は、エクスプローラーを使い、DVDがセットされているドライブを選択し、『setup.exe』をダブルクリックし起動します。
      「インストール」画面が表示されましたら、『ツールユーティリティ』をクリックします。

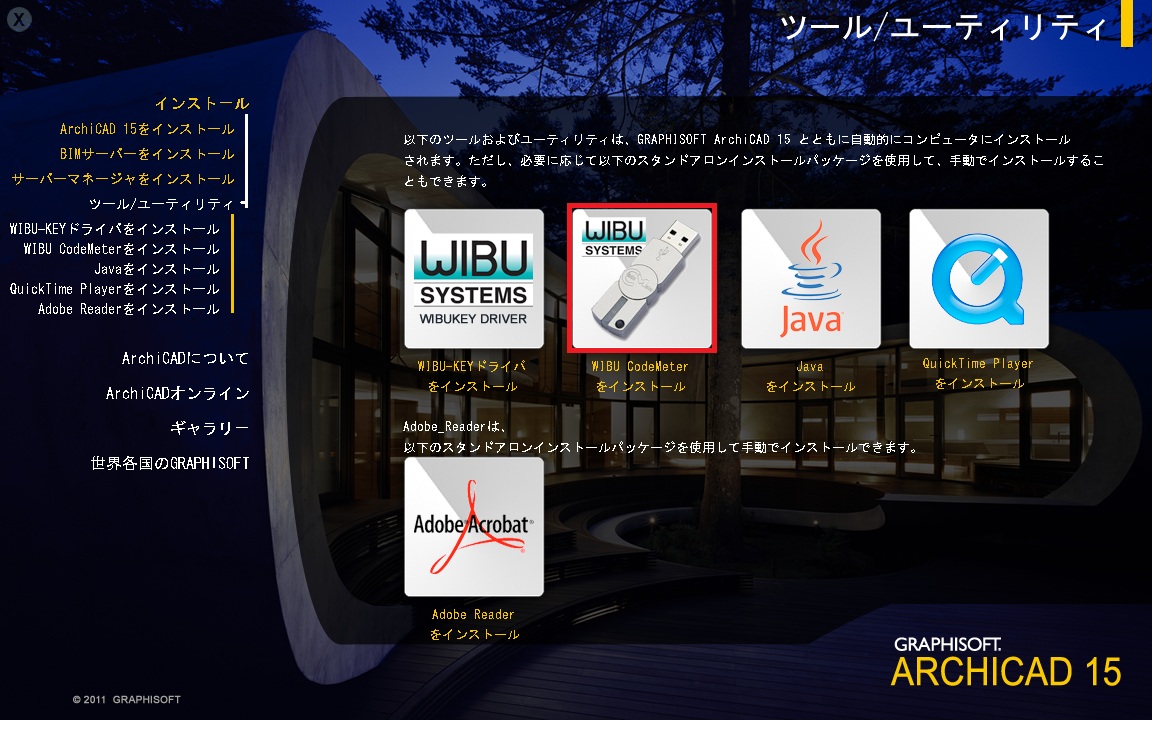

「ツール/ユーティリティ」画面より、『WIBU CodeMeterをインストール』をクリックします。表示されるメッセージに従い、CodeMeter用ドライバーをインストールしてください。

これで、CodeMeter用ドライバーのインストールは完了です。
続いて、WIBUキー、CodeMeterキーの交換・アップデートを行います。





2. WIBUキー、CodeMeterキーの交換・アップデート

    1. 交換・アップデートするWIBUキーならびにCodeMeterキーをUSBポートにセットします。交換できるプロテクトキーの組み合わせが限定されています。同梱されていた用紙の内容をご確認ください。
    2. キーアップデートのWebサイト（https://upgrade.graphisoft.com）にアクセスします。

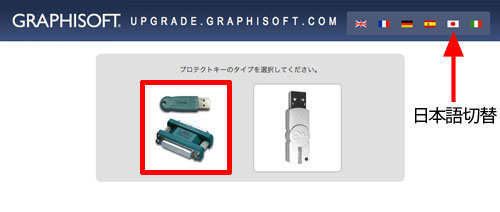

    3. 下記メニューが表示されましたら、『WIBUキー（緑のキー）』を選択します。
      メニューが日本語表記にならない場合、右上の日本国旗をクリックしてください。
    4. WIBUキーの内容を確認し、『アップグレード/選択したプロテクトキーをロード』をクリックします。
      キーの内容が表示されない場合は、表示するUSBのシリアルを選択し、『プロテクトキーの確認』をクリックしてください。

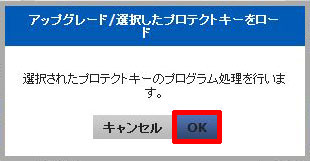

    5. 確認のメッセージが表示されましたら『OK』をクリックします。

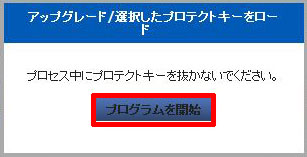

    6. ロードしたプロジェクトを実行します。『プログラムを開始』をクリックします。

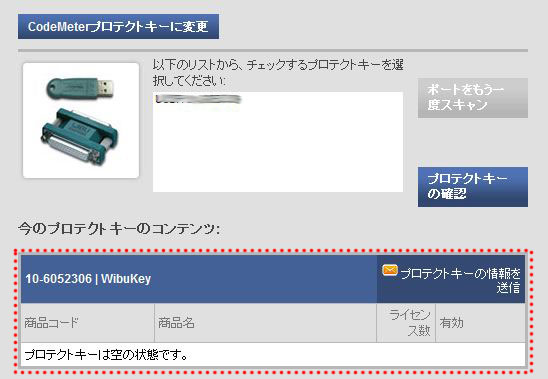

    7. 『今のプロテクトキーのコンテンツ：』の内容が空であることを確認してください。

      WIBUキーは抜かずに、続いてCodeMeterキーのアップデートを行います。

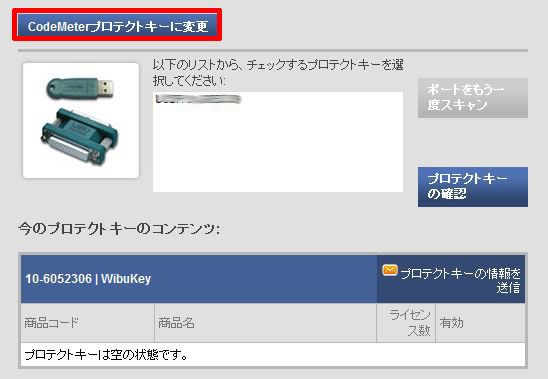

    8. 左上の『CodeMeterプロテクトキー』をクリックし、CodeMeterキーのアップデートを開始します。

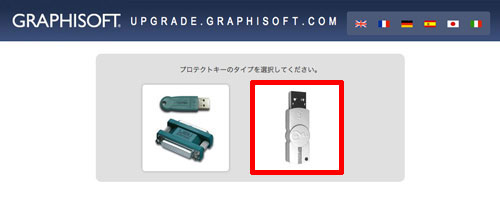

    9. プロテクトキーのタイプとして『CodeMeterキー（シルバーのキー）』を選択します。

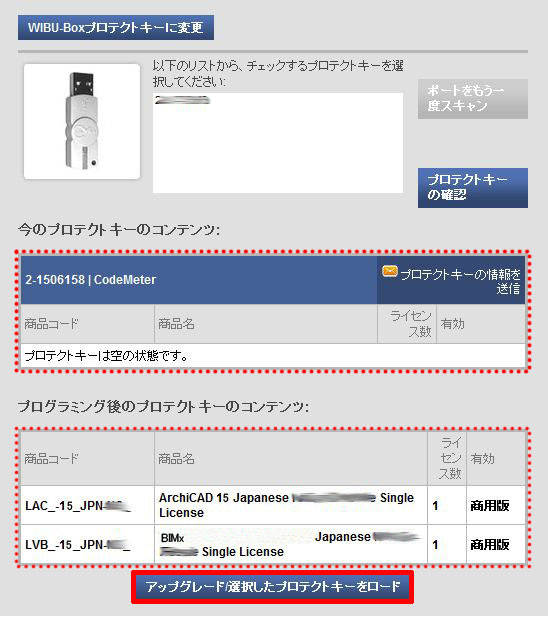

    10. 「今のプロテクトキーのコンテンツ：」の内容ならびに「プログラミング後のプロテクトキーのコンテンツ：」内容をご確認ください。内容を確認後、『アップグレード/選択したプロテクトキーをロード』をクリックします。内容が表示されない場合は、『プロテクトキーの確認』をクリックしてください。
      下記画面内容は一例です。お客様のライセンス内容によって異なります。

    11. 確認のメッセージが表示されましたら『OK』をクリックします。
    12. ロードしたプロジェクトを実行します。『プログラムを開始』をクリックします。

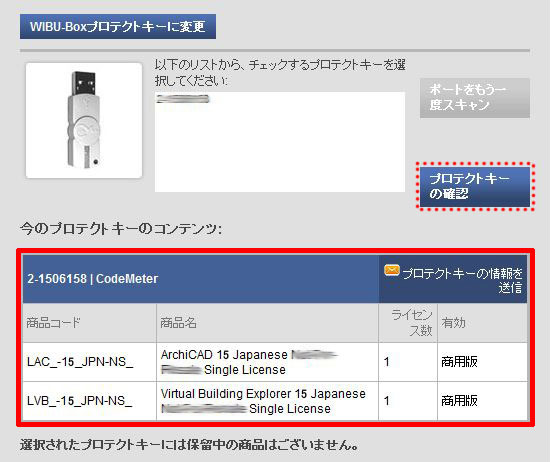

    13. 『今のプロテクトキーのコンテンツ：』の内容を確認してください。「今のプロテクトキーのコンテンツ：」の内容に、お客様が所有する商品名、ライセンス数が表示されていれば終了です。何も表示されていない場合は、「プロテクトキーの確認」をクリックしてください。
      下記画面は一例です。お客様の内容によって異なります。

    14. これで作業は完了です。USBポートよりWIBUキーを外し、CodeMeterキーにした状態で、お客様が所有するArchiCAD製品の動作確認を行ってください。
